| 产品特性电动调节阀 | 品牌梅隆阀门 |
| 型号MCB113-16/25/40/64 | 材质铸钢、不锈钢 |
| 连接形式法兰 | 加工定制否 |
| 公称通径20-500mm | 适用介质水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气 |
| 压力环境常压 | 工作温度常温 |
| 流动方向单向 | 驱动方式电子 |
| 零部件及配件执行器 | 形态柱塞式 |
| 类型(通道位置)二通式 | 标准法兰标准：JB79-59；GB9119-2000；ANSI B16.5-1981；JIS B2201-1984 |
| 密封形式软密封/硬密封 | 规格DN20-500 |
| 是否跨境货源否 | MCB113HCB |
| 电动调节阀电动单座调节阀 | 电动套筒调节阀低温调节阀 |
| 高温调节阀智能调节阀 | 法兰调节阀Control Valve |
品牌:梅隆阀门
供应:64
发货:2天内
发送询价
展开

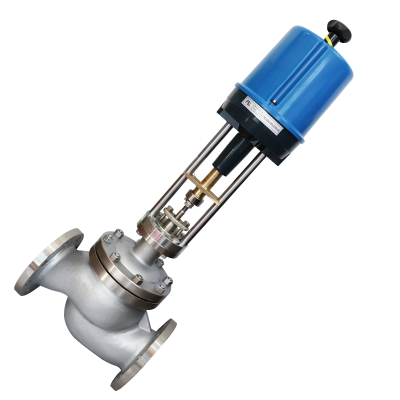

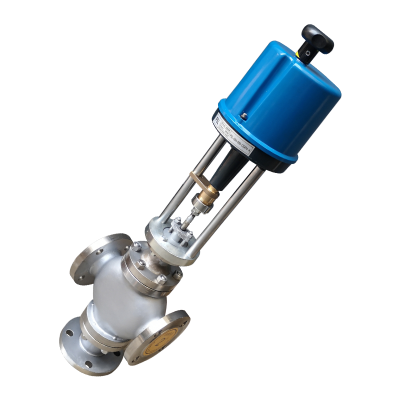

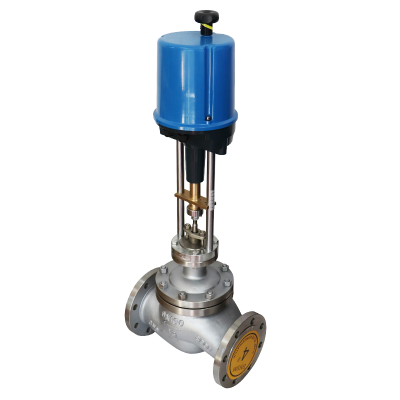

MCB113-16/25/40/64、电动电子式平衡笼式调节阀、电动智能***调节阀
电动调节阀
| MCB111-16 | MCB111-25 | MCB111-40 | MCB111-64 | 标准型 |
| MCB112-16 | MCB112-25 | MCB112-40 | MCB112-64 | 软密封 |
| MCB113-16 | MCB113-25 | MCB113-40 | MCB113-64 | 硬质合金堆焊 |
| 型号后面+B:电关式/K:电开式； | ||||
| B/K后面+D:低温/G:高温/常温省略 | ||||
| 法兰标准：JB79-59；GB9119-2000；ANSI B16.5-1981；JIS B2201-1984 | ||||
| PN系列：1.6MPa、2.5MPa、4.0MPa、6.4MPa | ||||
| Class系列：ANSI 150、ANSI 300、ANSI 600 | ||||
| JIS系列：JIS16K、JIS20K、JIS30K、JIS40K、 | ||||
直行程电子式电动执行器
| 直行程 | 341开关式 | 361电子式 | 381电子式 | 382智能式数显 |
| 普 通 型 | 341LSA-08 | 361LSA-08 | 381LSA-08 | 382LSA-08 |
| 341LSA-20 | 361LSA-20 | 381LSA-20 | 382LSA-20 | |
| 341LSB-30 | 361LSB-30 | 381LSB-30 | 382LSB-30 | |
| 341LSB-50 | 361LSB-50 | 381LSB-50 | 382LSB-50 | |
| 341LSC-65 | 361LSC-65 | 381LSC-65 | 382LSC-65 | |
| 341LSC-99 | 361LSC-99 | 381LSC-99 | 382LSC-99 | |
| 341LSC-160 | 361LSC-160 | 381LSC-160 | 382LSC-160 | |
| 341LSC-260 | 361LSC-260 | 381LSC-260 | 382LSC-260 | |
| 341LSC-400 | 361LSC-400 | 381LSC-400 | 382LSC-400 | |
| Ex dⅡ BT4 隔 爆 型 | 341LXA-08 | 361LXA-08 | 381LXA-08 | 382LXA-08 |
| 341LXA-20 | 361LXA-20 | 381LXA-20 | 382LXA-20 | |
| 341LXB-30 | 361LXB-30 | 381LXB-30 | 382LXB-30 | |
| 341LXB-50 | 361LXB-50 | 381LXB-50 | 382LXB-50 | |
| 341LXC-65 | 361LXC-65 | 381LXC-65 | 382LXC-65 | |
| 341LXC-99 | 361LXC-99 | 381LXC-99 | 382LXC-99 | |
| 341LXC-160 | 361LXC-160 | 381LXC-160 | 382LXC-160 | |
| 341LXC-260 | 361LXC-260 | 381LXC-260 | 382LXC-260 | |
| 341LXC-400 | 361LXC-400 | 381LXC-400 | 382LXC-400 |
单相：AC110V 50/60HZ、AC220V 50/60HZ、AC240V 50/60HZ、
三相：AC380V 50/60HZ、
输入信号：DC4~20MA或DC1~5V
输出信号：DC4~20MA
结构特点和应用范围
3610、3810、3820系列电子式电动执行器，是以220V交流单相电源作为驱动电源，接受来自计算机调节器或操作
器的4-20mADC，或者1-5VDC输入信号来运转的全电子式执行机构，机内有伺服系统，无需另配伺服放大器，关键部件“控制器”采用***混合集成电路，并用树脂浇铸固化，经老化处理，可靠性高，防潮，防震。用电位器调整零点、行程、灵敏度，方便易行；用功能开关任意选择正、反动作、选择断信号的三种状态。同时，执行器具有过载保护、温度保护及压缩弹簧保证阀门的关严等三种保护功能。是一种具有高可靠性的产品，可与各种直行程和角行程调节阀门组成电动调节阀。
3410系列电子式电动执行器是以220V交流单相电源为驱动电源，输入信号采用220V交流开关，电机采用交流可逆单相齿轮减速电机，开度检测采用***导电塑料定位器，可与各种直行程和角行程调节阀门组成开关控制型电动执行器。
主要技术参数
参数名称 | 3610、3810、3820系列 | 3410系列 | ||
控制机构 | 输入信号 | 4～20mADC或1～5VDC | 220VAC开关信号 | |
开度信号 | 4～20mADC(负荷电阻500Ω以下) | 反馈4～20mADC或0～1.0KΩ | ||
死区 | 0.8～1.0%可调到0.4% | |||
零点调整 | 25% | |||
量程调整 | 20～*** | |||
基本误差、回差 | 1.0% | |||
控制限位、开关 | 开侧、闭侧 | 开侧、闭侧 | ||
开度检测 | ***导电塑料电位器 | ***导电塑料电位器 | ||
动力 | 电源 | AC220±10% 50Hz | AC220±10% 50Hz | |
驱动电机 | AC可逆单相齿轮减速电机 | AC可逆单相齿轮减速电机 | ||
耗电功率 | A型 | 50 VA | 50 VA | |
B型 | 150 VA | 150 VA | ||
C型 | 220 VA | 220 VA | ||
D型 | 350VA | 350VA | ||
附属机构 | 过载保护单元 | A、B型任选，C、D型*** | ||
力矩开关 | 角行程可以安装（选择件） | 角行程可以安装（选择件） | ||
空间加热器 | 选择件，但防爆型不装 | 选择件，但防爆型不装 | ||
手动机构 | 便携式手动曲柄 | 便携式手动曲柄 | ||
安装条件 | 环境温度 | 普通型无加热器-10℃～＋60℃ | 普通型无加热器-10℃～＋60℃ | |
普通型有加热器-35℃～＋60℃ | 普通型有加热器-35℃～＋60℃ | |||
防爆型-10℃～＋60℃ | 防爆型-10℃～＋60℃ | |||
允许振动 | 1.5G以下 | 1.5G以下 | ||
相对湿度 | 普通型95%以下,防爆型45～85% | 普通型95%以下,防爆型45～85% | ||
环境气体 | 无腐蚀性气体 | 无腐蚀性气体 | ||
接线口 | 普通A、B、C型2-PF1/2 | 普通A、B、C型2-PF1/2 | ||
普通D型和防爆型2-PF3/4 | 普通D型和防爆型2-PF3/4 | |||
配线口 | 信号线屏蔽并与电源线隔离 | |||
保护等级 | IP65 | IP65 | ||
防爆等级 | EXd II BT4 | EXd II BT4 | ||
五、订货须知
1、产品基本型号 2、是否带力矩开关 3、是否带外部限位箱（防爆型）
4、是否带加热器 5、支架代号
